Tuning 7. rész: Kipufogók II.
|
|
Az elõzõ rész
folyatatásaként most a gyűjtõcsõvel
és a hangtompítóval foglalkozunk
|
A gáz útját
követve elõször nézzük a gyûjtõcsõ,
vagy kollektor tulajdonságait. Belsõ kiképzése
többhengeres motorok teljesítmény növelésének
titka. Mint neve mutatja, a könyökcsövekbõl kiáramló
kipufogógázt gyûjti össze. Mûködése
azon alapul, hogy az egyik könyökcsõbõl kiáramló
kipufogógázzal a másik henger könyökcsövében
elhelyezkedõ gázt kiszippantatjuk. Az elszíváshoz
szükséges nyomáscsökkenés gázsúrlódás
révén jön létre a szomszédos könyökcsõben.
Elve megegyezik azzal, amikor egy gyorsvonat átszáguld egy
állomáson, miközben az oldala mellett kialakuló
légáramlat magával sodorja a szemetet. Esetünkben
a "szerelvény" a frissen kipufogott gáztömeg,
amely szinte magától, plusz munkavégzés nélkül
áramlik ki a hengerbõl. A "szemét", a szomszédos
henger dugattyúja által éppen kitolás alatt
levõ gáz. A két gázáram csatlakozását
úgy kell idõzíteni, hogy, a szívóhatás
az utóbbi henger munkáját könnyítse.
Ezáltal több energia marad a jármû mozgatására,
növekszik a teljesítmény.
|
|
A kollektor további jótéteményei közé tartozik, hogy az elõzõ részben tárgyalt, rossz idõben érkezõ lökéshullámok teljesítményre káros hatását nagymértékben csökkenti. |
Kialakításánál
figyelembe kell venni, hogy a nagy belsõ térfogatú
gyûjtõcsõbe érkezõ kipufogógáz
lelassul (pl. Yamaha FJ 1200). A sebesség elvesztése a súrlódással
elérhetõ nyomáscsökkenést, áttételesen
a teljesítményt rontja. Éppen ezért a csatlakozási
pont felé növelni kell az áramlási sebességet,
amely enyhén csökkenõ keresztmetszet alkalmazásával
érhetõ el. Ennek a megvalósítása úgy
történik, hogy a kollektort felépítõ
csõcsonkokat kb. 10 fokos szögben megtörik, és
az érintkezõ oldalakon a felesleget kivágják.

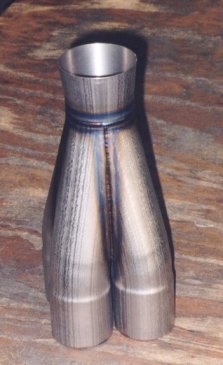

A hegesztés után létrejövõ "nadrág
idom" belsõ átmérõje a közös
rész felé enyhén csökken. A kivágás
hosszát a közösítõ nagyobbik átmérõje
határozza meg. Ilyen nadrágidomokból egy 4-2-1 kipufogó
viszonylag egyszerûen felépíthetõ.
|
|
4-1 kipufogónál
a megtört csõcsonkokat úgy kell egymás felé
fordítani, hogy egy "négylábú nadrágidomot"
képezzenek. Ebben az esetben minden csõdarabon két,
egymásra merõleges síkban kell levágni a felesleges
anyagot. A közösítõ akkor mûködik jól,
ha az összeforgatás során keletkezõ hegyes négyoldalú
középsõ rész megmarad. Ez a piramis a kollektor
belsõ térfogatát csökkenti, amely a gáz
sebességét növeli és javítja a teljesítményt. |
|
A kollektor hengeres csõként,
vagy kúposan táguló szakasszal is folytatódhat.
A kúpos szakasz a könyökcsövek csatlakozási
pontjához közel helyezkedik el. Kúpos szakasz beépítésével
javítható a rendszer hatásfoka és a teljesítmény
sáv szélesíthetõ. A kúp félkúpszöge
kb. 7 fok.
|
A gyûjtõcsõ
végén található a hangtompító.
Feladata a kipufogási zaj csillapítása, amely három
módon lehetséges: rezonanciával, elnyeletéssel,
ellenfázisú hullámmal. Az elsõ megoldásnál
a kipufogó dob belsõ tere eltérõ méretû
kamrákra van felosztva, amelyek csövekkel állnak egymással
kapcsolatban. A kamrák és csövek kombinációja
olyan üreg, vagy másnéven Helmholtz rezonátorokat
eredményez, amelyek mindegyike egy bizonyos hangmagasságú
hangot tompít. |
|
A csövek és kamrák
méretének és számának helyes megválasztásával
elérhetõ, hogy a motor teljes mûködési
fordulatszám tartományában lényegesen csökkenjen
a jármû által kibocsátott kipufogózaj.
Ezt a módszert a gyárilag felszerelt hangtompító
dobok konstrukciójánál alkalmazzák elõszeretettel.
Nem igényel karbantartást, ám viszonylag nagy tömege
hátrányt jelenhet.
|
|
Az elnyeléses hangtompító konstrukciója a legegyszerûbb. Ez mindössze két egymásba csúsztatott csõbõl áll. A belsõ csõ fala perforált, míg a két csõ közötti teret valamilyen nagy belsõ súrlódású anyag tölti ki (hosszú szálú üveg-, vagy kõzetgyapot, stb). A belsõ csõ a kollektor egyenes meghosszabítása, a kipufogógáz szinte akadálytalanul áramlik át rajta. |
|
Az egyes munkaütemek zaja a perforált
lyukakon a két csõ között elhelyezett "tömésbe"
kerül, ahol elhal. A két csõ közötti távolság
a hangelnyelés szempontjából lényeges, nem
lehet kevesebb, mint 35 mm. Ezek a fajta hangtompítók rendszeres
karbantartást igénylenek, mert a belsõ csövön
nagy sebességgel átáramló gáz magával
ragadja a tömõ anyagot. Az újra töltésnél
lényeges, hogy ne tömjük túl tömörre
a dobot, mert akkor a hanghullámok a gyapot felületérõl
visszaverõdnek. Az eredmény egy ugyanolyan hangos (vagy
hangosabb) csõ lesz, mintha nem is tömtük volna meg egyáltalán.
További hátránya, hogy a rezonanciával mûködõ
hangtompítóhoz képest hangosabb. Elõnye, hogy
felépítése egyszerû és tömege is
alacsony. |
Ellenfázisú hullámkeltést az bizonyos autók utastér zajának csökkentésére használják. Elve igen egyszerû: ha két ugyanolyan hullámhosszú és amplitúdójú, de ellentétes fázisú hullám találkozik, akkor kioltják egymást. Ezt motorkerékpár hangtompító dob esetén a Micron alkalmazza.
|
Egy,
a belsõ perforált csõvel párhuzamosan haladó
megkerülõ csövet építenek a hangtompítóra,
amely a rendszer végéhez közel visszacsatlakozik a
belsõ csõbe. A megkerülõ ágba a perforált
belsõ csõben haladó hanghullámok betérnek.
A megkerülõ csõ hosszát úgy választják
meg, hogy az ott terjedõ hullámok fáziskésébe
kerüljenek a perforált csõben terjedõ hullámokkal.
Ezután a két csõ csatlakozásánál
a fáziskésés miatt a hanghullámok kioltják
egymást. A dob hangossága a gyárilag szerelt és
az elnyeléses hangtompítók között van.
Kovács László
|
|
