Tuning 15. rész: A gyújtás II.
|
|
|
Az előző részben a tranzisztoros gyújtás működését mutattuk be. Most nézzük a CDI rendszereket.
|
Ha a motor beállítása és a működés körülményei ideálisak, kevesebb, mint 1milli Joule energia elegendő az üzemanyag begyújtásához. Az ív első, kb. 0,000001 másodperc időtartamú része gyújtja be a keveréket, az ezt követő szikrázás a benzin lángra lobbantását egyáltalán nem, vagy alig segíti. Csakhogy a gyakorlatban a motorok beállítása, vagy működési körülményeik nem mindig ideálisak. Előfordulhat, hogy a benzin/levegő keverék nem megfelelő minőségű, a keverék nem homogén, vagy a gyúlóképes gáz nem jut el az elektródákhoz a szikraképződés kezdetére. Ha viszont a szikra égési ideje elegendő hosszúságú, akkor a tüzelőanyag égése biztosan bekövetkezik. A gyakorlati tapasztalat szerint, normál működési körülmények között, kb. 0,00003 s hosszúságú szikra elegendő a keverék begyújtásához. A szikrával szemben támasztott másik kívánatos tulajdonság, hogy a gyertyánál az energiaáramlás nagyon rövid idő alatt érje el a maximumát. A gyors energiaáramlás segíti megakadályozni a gyertya szennyeződését.
|
|
Gyertyapipával egybeépített gyújtótrafó és a gyújtás rendszer főbb elemei |
A gyújtásrendszer, amely a gyors energiaáramlást és a gyújtószikra megfelelő időtartamát egyidejűleg biztosítja, a CDI (Capacitor Discharge Ignition) gyújtás. Mint azt az előző részben említettük, a tranzisztoros gyújtásnál a primer áram megszakadásakor keletkezik a gyújtószikra. Ezzel szemben a CDI gyújtás működési elve pont fordítottja a megszakítós, vagy tranzisztoros rendszerekének a szikra a primer áram megindulásakor keletkezik.
|
CDI rendszer feszültség (Uc), primer áram (I1) és szekunder áram (I2) alakulása |
A primer áramot egy nagy kapacitású kondenzátor szolgáltatja, amelyet 200-400 V feszültségre töltenek fel. Gyújtótranszformátorra kapcsolását tirisztorral (gépkönyvek kapcsolási rajzain: SCR) oldják meg. A kapcsolás vezérlése sorozatunk előző részében már említett módon, szinte kivétel nélkül digitális úton történik. A motor működési jellemzői által meghatározott pillanatban, az elektronika jelet küld a tirisztor felé, amely bezár, és a kondenzátor a gyújtótransz- formátor primer tekercsén keresztül gyorsan kisül. Az áramimpulzus a szekunder tekercsen kb. 40 kV-os feszültséget eredményez, amely gyors és nagy intenzitású szikrát hoz létre. A nagy feszültségű szikra eléggé veszélyes, a szervizmunkák során erre tekintettel kell lenni.
|
A tároló kondenzátor saját töltőtekercséről, vagy a motor elektromos hálózatáról tölthető fel. Az első variációt főként kétütemű motorokon alkalmazzák, mert a töltő- tekercs megfelelő méretezésé-vel a motor elektromos hálózata egyszerűbb lehet. Hátránya, hogy indításkor a szikra feszültsége attól függ, milyen fordulatszámra sikerül felpörgetni a motort. A szükséges minimális fordulat- szám 200-500 f/p.
|
Motoplat gyújtás. Előnye a kis helyigény, nagy gyújtófeszültség, valamint egyes modelekken az előgyújtás görbe választási lehetősége. Sajnos már nem gyártják... |
Az akkumulátoros és forgó mágneses (pl. Motoplat) CDI feszültségének különbsége kis fordulaton |
Kis fordulatszámon az akkumulá- toros CDI gyújtás nagyobb energiát szolgáltat. Mivel a generátort ebben az esetben nem kell ellátni nagyfeszültségű töltőtekerccsel, ezért tervezhető úgy, hogy nagyobb töltőfeszült- séget szolgáltasson az akkumulá- tornak. Végső soron az akkumulátoros CDI gyújtás áramigénye alacsony fordulat- számon kisebb, mint egy tranzisztoros gyújtásé, ám az indítás sikeressége az akkumulá- tor feltöltöttségén múlik.
|
A kondenzátor feltöltésére a 12V-os akkumulátorfeszült- séget 200-400 V-os feszültséggé kell alakítani, amely több lépésben valósítható meg. Első lépésben az akku 12V-os egyenfeszültségét váltakozó feszültséggé alakítják. Ezt a feszültséget azután 200-400 V értékre feltranszformálják. A kondenzátor töltésére alkal- mas egyenfeszültség a feltranszformált feszültség egyenirányítása után kelet- kezik.
|
Egyenáramú CDI gyújtás kapcsolási vázlata |
A gyorsan növekvő feszültség miatt a rendszer kevésbé érzékeny a gyertya szennyezettségére, ezért biztosabb a gyújtás.
|
A gyújtás kifogástalan működése az alkatrészek megfelelő elektromos kapcsolatán múlik. A modern rendszerek kb. 5-8 mm-es szikraközt tudnak átütni levegőben. A nagyfeszültségű vezeték lehúzásával sohasem szabad a motort leállítani, mivel az a gyújtásrendszer belső szigeteléseinek sérülését okozhatja. Működő motornál a szikrának mindenképpen távoznia kell valamerre. Ha ezt nem tudja akadálytalanul megtenni a gyertyán keresztül, az alkalmazott nagy feszültség átüti a gyújtásvezérlő valamelyik belső szigetelését, vagy a gyújtókábelben, gyújtótekercsben tesz kárt. Éppen ezért, ha többhengeres motoroknál a gyújtás működését ellenőrizzük, a párban együtt működő hengerek mindkét gyertyapipáját csatlakoztassuk a gyertyához és testeljük.
|
A működés részleteiről térjünk át a lehetséges tuningra. Sajnos, kizárólag a gyújtás módosításával elérhető csúcsteljesítmény növekedés legfeljebb néhány százalék lehet. A régebbi konstrukciójú gépeken alkalmazható nagyfeszültségű gyújtókábel csere CDI-nél nem valósítható meg, mert nincs ilyen alkatrész a motoron. A gyertyapipa és gyújtótrafó egy egységet képez, így már gyárilag megvalósították azt az ideális állapotot. Az egyik lehetséges módosítás az előző részben már említett jeladó-rotor csere.
|
Ezzel egyenértékű, ha a gyújtás jeladó tekercs alaplapját cseréljük ki, vagy alakítjuk át. Utóbbi esetben figyeljünk, hogy a rotor és a tekercs mágnese közötti hézag 0,3-0,5 mm legyen. A hézag sose legyen nagyobb, mint 0,8 mm, mert indítási problémák jelentkezhetnek. A rotor, vagy alaplemez cseréjével a alapelőgyújtást tudjuk megváltoztatni, vagyis a teljes működési jellegmezőt eltolni. Ez a módosítás részterhelésen hatékony lehet, ám teljes gáznál a detonáció tönkreteheti a "mechanikát".
|

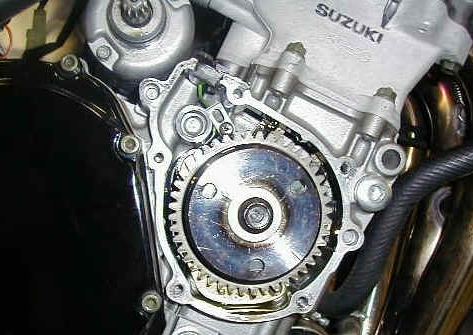

Gyújtás jeladó tekercs. A csavarok áthelyezésével módo- sítható a gyújtási időpont |
| Ha ezt szeretnénk elkerülni, viszont a jobb gyorsulásra igényt tartunk, célszerű a vezeték köteg és a gyári gyújtásdoboz közé egy programozható vezérlőegységet iktatni (lásd előző rész). Jóval drágább, mint egy rotor, vagy jeladó tekercs-alaplemez, de a jellegmező teljes egészében az adott erőforráshoz hangolható. Ennek ellenére egyszerűbb és célravezetőbb a gyújtástérképeket interneten keresztül, közvetlenül betáplálni az elektronikába, mintsem hosszadalmas kísérletekbe, próbákba bonyolódni. Kovács László |
| |
| |
